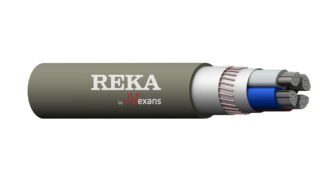

IFSI-Al / AXCMK-HF / AXQJ

Aluminium kraftkabel for fast installasjon ute og inne. Kan legges direkte i jord. Instalasjoner i henhold til nasjonale forskrifter. Kabelen er halogenfri og brannhemmende iht. CPR-klasse Dca-s2,d2,a2.

Standarder	SFS 5546, SEK TS 424 14 18-1, HD 604 5 I & D, IEC 60502-1
Reaksjon på brann	Dca-s2,d2,a2
CPR - DoP	2021002_DOP.pdf 2021013_DOP.pdf
Leder	16 mm² entrådet, rund aluminium, EN/IEC 60228 klass 1 25 mm² flertrådet, rund aluminium, EN/IEC 60228 klass 2 35-300 mm² flertrådet, sektorformet, aluminium, EN/IEC 60228 klass 2
Isolasjon	Tverrbundet polyetylen XLPE
Ledermerking	Brun, sort, grå Blå, brun, sort, grå
Indre belegg	Plastbånd
Metallskjerm	Kobbertråd og kobbertape
Ytre kappe	UV-beskyttet polyolefinforbindelse
Ytterkappens farve	Sort

3x25/16

Elektrisk nummer Størrelse Emballasje Spenning

3x25/16

1033424 3x25/16 500 K12 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 22

Nominell vekt på kabelen kg/km 591

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 25

Nominell tykkelse på isolasjon mm 0.9

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, faseleder cm 9

Under håndtering og installasjon, kabel cm 27

I sluttinstallasjon, faseleder cm 6

I sluttinstallasjon, kabel cm 19

Under håndtering og installasjon, kabel m 0.27

I sluttinstallasjon, kabel m 0.19

Max. trekkekraft

Trekkeøye kN 1.1

Trekkestrømpe kN 1.1

Maks. likestrøm motstand ved 20 ° C leder Ω/km 1,20

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,83

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114124

Reka-kode 1256512

Last ned produktdatablad

3x35/16

Elektrisk nummer Størrelse Emballasje Spenning

3x35/16

1033425 3x35/16 500 K12 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 22

Nominell vekt på kabelen kg/km 678

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 35

Nominell tykkelse på isolasjon mm 0.9

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, faseleder cm 17

Under håndtering og installasjon, kabel cm 27

I sluttinstallasjon, faseleder cm 12

I sluttinstallasjon, kabel cm 19

Under håndtering og installasjon, kabel m 0.27

I sluttinstallasjon, kabel m 0.19

Max. trekkekraft

Trekkeøye kN 1.6

Trekkestrømpe kN 1.6

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,868

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,15

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114148

Reka-kode 1256513

Last ned produktdatablad

3x50/16

Elektrisk nummer Størrelse Emballasje Spenning

3x50/16

1033426 3x50/16 500 K12 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 24

Nominell vekt på kabelen kg/km 817

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 50

Nominell tykkelse på isolasjon mm 1

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, faseleder cm 20

Under håndtering og installasjon, kabel cm 29

I sluttinstallasjon, faseleder cm 14

I sluttinstallasjon, kabel cm 20

Under håndtering og installasjon, kabel m 0.28

I sluttinstallasjon, kabel m 0.2

Max. trekkekraft

Trekkeøye kN 2.3

Trekkestrømpe kN 2.3

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,641

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,15

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114162

Reka-kode 1256514

Last ned produktdatablad

3x70/21

Elektrisk nummer Størrelse Emballasje Spenning

3x70/21

1033427 3x70/21 500 K14 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 28

Nominell vekt på kabelen kg/km 1127

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 70

Nominell tykkelse på isolasjon mm 1.1

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, faseleder cm 24

Under håndtering og installasjon, kabel cm 33

I sluttinstallasjon, faseleder cm 17

I sluttinstallasjon, kabel cm 23

Under håndtering og installasjon, kabel m 0.33

I sluttinstallasjon, kabel m 0.23

Max. trekkekraft

Trekkeøye kN 3.2

Trekkestrømpe kN 3.2

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,443

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,868

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114186

Reka-kode 1256515

Last ned produktdatablad

3x95/29

Elektrisk nummer Størrelse Emballasje Spenning

3x95/29

1033428 3x95/29 500 K16 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 32

Nominell vekt på kabelen kg/km 1480

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 95

Nominell tykkelse på isolasjon mm 1.1

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, faseleder cm 27

Under håndtering og installasjon, kabel cm 39

I sluttinstallasjon, faseleder cm 19

I sluttinstallasjon, kabel cm 27

Under håndtering og installasjon, kabel m 0.39

I sluttinstallasjon, kabel m 0.27

Max. trekkekraft

Trekkeøye kN 4.3

Trekkestrømpe kN 4.3

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,320

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,641

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114209

Reka-kode 1256516

Last ned produktdatablad

3x120/41

Elektrisk nummer Størrelse Emballasje Spenning

3x120/41

1033429 3x120/41 500 K18 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 36

Nominell vekt på kabelen kg/km 1898

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 120

Nominell tykkelse på isolasjon mm 1.2

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, faseleder cm 31

Under håndtering og installasjon, kabel cm 43

I sluttinstallasjon, faseleder cm 22

I sluttinstallasjon, kabel cm 30

Under håndtering og installasjon, kabel m 0.43

I sluttinstallasjon, kabel m 0.3

Max. trekkekraft

Trekkeøye kN 5.4

Trekkestrømpe kN 5.4

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,253

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,443

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114223

Reka-kode 1256517

Last ned produktdatablad

3x150/41

Elektrisk nummer Størrelse Emballasje Spenning

3x150/41

1033430 3x150/41 500 K18 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 40

Nominell vekt på kabelen kg/km 2223

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 150

Nominell tykkelse på isolasjon mm 1.4

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, faseleder cm 35

Under håndtering og installasjon, kabel cm 47

I sluttinstallasjon, faseleder cm 24

I sluttinstallasjon, kabel cm 33

Under håndtering og installasjon, kabel m 0.47

I sluttinstallasjon, kabel m 0.33

Max. trekkekraft

Trekkeøye kN 6.8

Trekkestrømpe kN 6.8

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,206

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,443

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114247

Reka-kode 1256518

Last ned produktdatablad

3x185/57

Elektrisk nummer Størrelse Emballasje Spenning

3x185/57

1033431 3x185/57 500 K20 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 45

Nominell vekt på kabelen kg/km 2794

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 185

Nominell tykkelse på isolasjon mm 1.6

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, faseleder cm 38

Under håndtering og installasjon, kabel cm 54

I sluttinstallasjon, faseleder cm 27

I sluttinstallasjon, kabel cm 38

Under håndtering og installasjon, kabel m 0.54

I sluttinstallasjon, kabel m 0.38

Max. trekkekraft

Trekkeøye kN 8.3

Trekkestrømpe kN 8.3

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,164

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,320

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114261

Reka-kode 1256519

Last ned produktdatablad

3x240/72

Elektrisk nummer Størrelse Emballasje Spenning

3x240/72

1033432 3x240/72 500 K22 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 48

Nominell vekt på kabelen kg/km 3563

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 240

Nominell tykkelse på isolasjon mm 1.7

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, faseleder cm 43

Under håndtering og installasjon, kabel cm 58

I sluttinstallasjon, faseleder cm 30

I sluttinstallasjon, kabel cm 41

Under håndtering og installasjon, kabel m 0.58

I sluttinstallasjon, kabel m 0.41

Max. trekkekraft

Trekkeøye kN 10.8

Trekkestrømpe kN 8.5

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,125

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,253

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114285

Reka-kode 1256520

Last ned produktdatablad

3x300/88

Elektrisk nummer Størrelse Emballasje Spenning

3x300/88

1033433 3x300/88 500 K24 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 56

Nominell vekt på kabelen kg/km 4424

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 300

Nominell tykkelse på isolasjon mm 1.8

Antall ledere 3

Min. boyeradius

Under håndtering og installasjon, faseleder cm 50

Under håndtering og installasjon, kabel cm 67

I sluttinstallasjon, faseleder cm 35

I sluttinstallasjon, kabel cm 47

Under håndtering og installasjon, kabel m 0.67

I sluttinstallasjon, kabel m 0.47

Max. trekkekraft

Trekkeøye kN 13.5

Trekkestrømpe kN 8.5

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,100

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,206

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114308

Reka-kode 1256521

Last ned produktdatablad

4x25/16

Elektrisk nummer Størrelse Emballasje Spenning

4x25/16

1033434 4x25/16 500 K12 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 24

Nominell vekt på kabelen kg/km 695

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 25

Nominell tykkelse på isolasjon mm 0.9

Antall ledere 4

Min. boyeradius

Under håndtering og installasjon, faseleder cm 9

Under håndtering og installasjon, kabel cm 29

I sluttinstallasjon, faseleder cm 6

I sluttinstallasjon, kabel cm 20

Under håndtering og installasjon, kabel m 0.29

I sluttinstallasjon, kabel m 0.2

Max. trekkekraft

Trekkeøye kN 1.5

Trekkestrømpe kN 1.5

Maks. likestrøm motstand ved 20 ° C leder Ω/km 1,20

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,15

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114407

Reka-kode 1256523

Last ned produktdatablad

4x35/16

Elektrisk nummer Størrelse Emballasje Spenning

4x35/16

1033435 4x35/16 500 K12 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 24

Nominell vekt på kabelen kg/km 811

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 35

Nominell tykkelse på isolasjon mm 0.9

Antall ledere 4

Min. boyeradius

Under håndtering og installasjon, faseleder cm 16

Under håndtering og installasjon, kabel cm 29

I sluttinstallasjon, faseleder cm 11

I sluttinstallasjon, kabel cm 20

Under håndtering og installasjon, kabel m 0.29

I sluttinstallasjon, kabel m 0.2

Max. trekkekraft

Trekkeøye kN 2.1

Trekkestrømpe kN 2.1

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,868

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,15

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114421

Reka-kode 1256524

Last ned produktdatablad

4x50/16

Elektrisk nummer Størrelse Emballasje Spenning

4x50/16

1033436 4x50/16 500 K14 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 28

Nominell vekt på kabelen kg/km 1025

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 50

Nominell tykkelse på isolasjon mm 1

Antall ledere 4

Min. boyeradius

Under håndtering og installasjon, faseleder cm 19

Under håndtering og installasjon, kabel cm 34

I sluttinstallasjon, faseleder cm 13

I sluttinstallasjon, kabel cm 24

Under håndtering og installasjon, kabel m 0.34

I sluttinstallasjon, kabel m 0.24

Max. trekkekraft

Trekkeøye kN 3

Trekkestrømpe kN 3

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,641

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 1,15

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114445

Reka-kode 1256525

Last ned produktdatablad

4x95/29

Elektrisk nummer Størrelse Emballasje Spenning

4x95/29

1033438 4x95/29 500 K18 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 35

Nominell vekt på kabelen kg/km 1816

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 95

Nominell tykkelse på isolasjon mm 1.1

Antall ledere 4

Min. boyeradius

Under håndtering og installasjon, faseleder cm 26

Under håndtering og installasjon, kabel cm 43

I sluttinstallasjon, faseleder cm 18

I sluttinstallasjon, kabel cm 30

Under håndtering og installasjon, kabel m 0.42

I sluttinstallasjon, kabel m 0.3

Max. trekkekraft

Trekkeøye kN 5.7

Trekkestrømpe kN 5.7

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,320

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,641

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114483

Reka-kode 1256527

Last ned produktdatablad

4x120/41

Elektrisk nummer Størrelse Emballasje Spenning

4x120/41

1033439 4x120/41 500 K20 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 41

Nominell vekt på kabelen kg/km 2341

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 120

Nominell tykkelse på isolasjon mm 1.2

Antall ledere 4

Min. boyeradius

Under håndtering og installasjon, faseleder cm 29

Under håndtering og installasjon, kabel cm 49

I sluttinstallasjon, faseleder cm 20

I sluttinstallasjon, kabel cm 34

Under håndtering og installasjon, kabel m 0.49

I sluttinstallasjon, kabel m 0.34

Max. trekkekraft

Trekkeøye kN 7.2

Trekkestrømpe kN 7.2

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,253

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,443

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114506

Reka-kode 1256528

Last ned produktdatablad

4x150/41

Elektrisk nummer Størrelse Emballasje Spenning

4x150/41

1033440 4x150/41 500 K20 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 45

Nominell vekt på kabelen kg/km 2791

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 150

Nominell tykkelse på isolasjon mm 1.4

Antall ledere 4

Min. boyeradius

Under håndtering og installasjon, faseleder cm 32

Under håndtering og installasjon, kabel cm 54

I sluttinstallasjon, faseleder cm 23

I sluttinstallasjon, kabel cm 38

Under håndtering og installasjon, kabel m 0.54

I sluttinstallasjon, kabel m 0.38

Max. trekkekraft

Trekkeøye kN 9

Trekkestrømpe kN 8.5

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,206

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,443

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114520

Reka-kode 1256529

Last ned produktdatablad

4x185/57

Elektrisk nummer Størrelse Emballasje Spenning

4x185/57

1033441 4x185/57 500 K22 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 50

Nominell vekt på kabelen kg/km 3456

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 185

Nominell tykkelse på isolasjon mm 1.6

Antall ledere 4

Min. boyeradius

Under håndtering og installasjon, faseleder cm 37

Under håndtering og installasjon, kabel cm 60

I sluttinstallasjon, faseleder cm 26

I sluttinstallasjon, kabel cm 42

Under håndtering og installasjon, kabel m 0.6

I sluttinstallasjon, kabel m 0.42

Max. trekkekraft

Trekkeøye kN 11.1

Trekkestrømpe kN 8.5

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,164

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,320

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114544

Reka-kode 1256530

Last ned produktdatablad

4x240/72

Elektrisk nummer Størrelse Emballasje Spenning

4x240/72

1033442 4x240/72 500 K24 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 57

Nominell vekt på kabelen kg/km 4480

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 240

Nominell tykkelse på isolasjon mm 1.7

Antall ledere 4

Min. boyeradius

Under håndtering og installasjon, faseleder cm 43

Under håndtering og installasjon, kabel cm 68

I sluttinstallasjon, faseleder cm 30

I sluttinstallasjon, kabel cm 48

Under håndtering og installasjon, kabel m 0.68

I sluttinstallasjon, kabel m 0.47

Max. trekkekraft

Trekkeøye kN 14.4

Trekkestrømpe kN 8.5

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,125

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,253

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114568

Reka-kode 1256531

Last ned produktdatablad

4x300/88

Elektrisk nummer Størrelse Emballasje Spenning

4x300/88

1033443 4x300/88 500 K26 0,6/1 (1,2) kV mer info

Nominell diameter på komplett kabel mm 60

Nominell vekt på kabelen kg/km 5425

Ledermateriale Aluminium

Nominelt tverrsnitt av leder mm² 300

Nominell tykkelse på isolasjon mm 1.8

Antall ledere 4

Min. boyeradius

Under håndtering og installasjon, faseleder cm 46

Under håndtering og installasjon, kabel cm 72

I sluttinstallasjon, faseleder cm 32

I sluttinstallasjon, kabel cm 51

Under håndtering og installasjon, kabel m 0.72

I sluttinstallasjon, kabel m 0.51

Max. trekkekraft

Trekkeøye kN 18

Trekkestrømpe kN 8.5

Maks. likestrøm motstand ved 20 ° C leder Ω/km 0,100

Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km 0,206

Minimum kabeltemperatur under transport °C -25

Minimum kabeltemperatur under håndtering og installasjon °C -15

Minimum kabeltemperatur under drift °C -50

Maksimal ledertemperatur ved normal drift °C 90

Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C 250

EAN-kode 6438176114582

Reka-kode 1256532

Last ned produktdatablad

3x25/16

3x25/16

3x35/16

3x35/16

3x50/16

3x50/16

3x70/21

3x70/21

3x95/29

3x95/29

3x120/41

3x120/41

3x150/41

3x150/41

3x185/57

3x185/57

3x240/72

3x240/72

3x300/88

3x300/88

4x25/16

4x25/16

4x35/16

4x35/16

4x50/16

4x50/16

4x95/29

4x95/29

4x120/41

4x120/41

4x150/41

4x150/41

4x185/57

4x185/57

4x240/72

4x240/72

4x300/88

4x300/88

Andre lignende produkter
