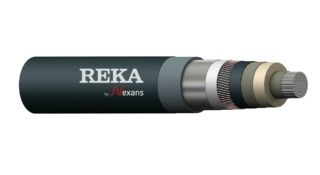

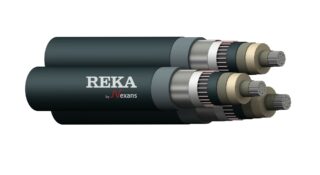

TSLF 12/20 (24) kV 1-leder CAS
Last ned produktgruppedatablad
Mellomspentkabel for fast installasjon ute. Kan legges direkte i jord. Kabel er langsgående og radialt vanntett og derfor velegnet for ferskvannsområder. Instalasjoner i henhold til nasjonale forskrifter. Kabelen er halogenfri, men uten brannbeskyttelse. Kabelen er ikke CPR-klassifisert.
| Standarder | HD 620 10 K |
|---|---|
| Leder | Vanntett rund, strandet aluminium, EN / IEC 60228 klasse 2 |
| Lederskjerm | Halvledende tverrbundet polyetylen XLPE |
| Isolasjon | Tverrbundet polyetylen XLPE |
| Isolasjonsskjerm | Halvledende tverrbundet polyetylen XLPE |
| Metallskjerm | Kobbertråder og aluminiumsfolie (CAS). Polyetylenlaminert aluminiumsfolie fungerer som en del av metallskjermen og må kobles i kabelskjøter og avslutninger |
| Ytre kappe | PE-plast PELLD |
| Ytterkappens farve | Grå + sort CL |
1x50/16 CAS
Elektrisk nummer
Størrelse
Emballasje
Spenning
1x50/16 CAS
Nominell diameter på komplett kabel mm
28
Nominell vekt på kabelen kg/km
669
Ledermateriale
Aluminium
Nominell diameter på leder mm
8
Nominelt tverrsnitt av leder mm²
50
Nominell tykkelse på isolasjon mm
5.5
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
19.2
Antall ledere
1
Nominell størrelse på metallskjerm mm²
16
Nominell tykkelse på halvledende lag mm
0.3
Min. boyeradius
Under håndtering og installasjon, kabel cm
42
I sluttinstallasjon, kabel cm
29
Under håndtering og installasjon, kabel m
0.42
I sluttinstallasjon, kabel m
0.29
Max. trekkekraft
Trekkeøye kN
2.5
Trekkestrømpe kN
0.8
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,641
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
1,15
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installasjon °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176010495
Reka-kode
1186866
1x95/25 CAS
Elektrisk nummer
Størrelse
Emballasje
Spenning
1x95/25 CAS
Nominell diameter på komplett kabel mm
31
Nominell vekt på kabelen kg/km
961
Ledermateriale
Aluminium
Nominell diameter på leder mm
11.1
Nominelt tverrsnitt av leder mm²
95
Nominell tykkelse på isolasjon mm
5.5
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
22.3
Antall ledere
1
Nominell størrelse på metallskjerm mm²
25
Nominell tykkelse på halvledende lag mm
0.3
Min. boyeradius
Under håndtering og installasjon, kabel cm
47
I sluttinstallasjon, kabel cm
33
Under håndtering og installasjon, kabel m
0.47
I sluttinstallasjon, kabel m
0.33
Max. trekkekraft
Trekkeøye kN
4.8
Trekkestrømpe kN
1.4
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,320
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,727
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installasjon °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176010518
Reka-kode
1186868
1x150/25 CAS
Elektrisk nummer
Størrelse
Emballasje
Spenning
1x150/25 CAS
Nominell diameter på komplett kabel mm
34
Nominell vekt på kabelen kg/km
1172
Ledermateriale
Aluminium
Nominell diameter på leder mm
13.9
Nominelt tverrsnitt av leder mm²
150
Nominell tykkelse på isolasjon mm
5.5
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
25.1
Antall ledere
1
Nominell størrelse på metallskjerm mm²
25
Nominell tykkelse på halvledende lag mm
0.3
Min. boyeradius
Under håndtering og installasjon, kabel cm
51
I sluttinstallasjon, kabel cm
36
Under håndtering og installasjon, kabel m
0.51
I sluttinstallasjon, kabel m
0.36
Max. trekkekraft
Trekkeøye kN
7.5
Trekkestrømpe kN
2.3
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,206
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,727
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installasjon °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176010532
Reka-kode
1186870
1x240/35 CAS
Elektrisk nummer
Størrelse
Emballasje
Spenning
1x240/35 CAS
Nominell diameter på komplett kabel mm
39
Nominell vekt på kabelen kg/km
1671
Ledermateriale
Aluminium
Nominell diameter på leder mm
17.8
Nominelt tverrsnitt av leder mm²
240
Nominell tykkelse på isolasjon mm
5.5
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
29.2
Antall ledere
1
Nominell størrelse på metallskjerm mm²
35
Nominell tykkelse på halvledende lag mm
0.3
Min. boyeradius
Under håndtering og installasjon, kabel cm
58
I sluttinstallasjon, kabel cm
41
Under håndtering og installasjon, kabel m
0.58
I sluttinstallasjon, kabel m
0.41
Max. trekkekraft
Trekkeøye kN
7.2
Trekkestrømpe kN
3.6
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,125
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,524
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installasjon °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176010556
Reka-kode
1186872
1x400/35 CAS
Elektrisk nummer
Størrelse
Emballasje
Spenning
1x400/35 CAS
Nominell diameter på komplett kabel mm
44
Nominell vekt på kabelen kg/km
2112
Ledermateriale
Aluminium
Nominell diameter på leder mm
22.4
Nominelt tverrsnitt av leder mm²
400
Nominell tykkelse på isolasjon mm
5.5
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
33.6
Antall ledere
1
Nominell størrelse på metallskjerm mm²
35
Nominell tykkelse på halvledende lag mm
0.3
Min. boyeradius
Under håndtering og installasjon, kabel cm
66
I sluttinstallasjon, kabel cm
46
Under håndtering og installasjon, kabel m
0.66
I sluttinstallasjon, kabel m
0.46
Max. trekkekraft
Trekkeøye kN
12
Trekkestrømpe kN
6
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,0778
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,524
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installasjon °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6410006022915
Reka-kode
1186874
1x630/50 CAS
Elektrisk nummer
Størrelse
Emballasje
Spenning
1x630/50 CAS
Nominell diameter på komplett kabel mm
51
Nominell vekt på kabelen kg/km
3246
Ledermateriale
Aluminium
Nominell diameter på leder mm
29.3
Nominelt tverrsnitt av leder mm²
630
Nominell tykkelse på isolasjon mm
5.5
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
40.7
Antall ledere
1
Nominell størrelse på metallskjerm mm²
50
Nominell tykkelse på halvledende lag mm
0.3
Min. boyeradius
Under håndtering og installasjon, kabel cm
77
I sluttinstallasjon, kabel cm
54
Under håndtering og installasjon, kabel m
0.77
I sluttinstallasjon, kabel m
0.54
Max. trekkekraft
Trekkeøye kN
18.9
Trekkestrømpe kN
8.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,0469
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,387
Minimum kabeltemperatur under transport °C
-40
Minimum kabeltemperatur under håndtering og installasjon °C
-20
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6410006022922
Reka-kode
1186876
