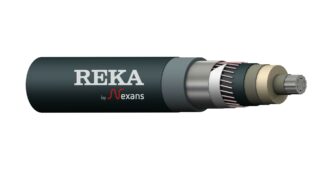

TSLI D / AXQJ-F TT D / AHXCMK-HF D 6/10 (12) kV 1-leder CAS
Last ned produktgruppedatablad
Mellomspentkabel for fast installasjon ute og inne. Kan legges direkte i jord. Instalasjoner i henhold til nasjonale forskrifter. Kabelen er halogenfri og brannhemmende iht. CPR-klasse Dca-s2,d2,a2.
| Standarder | HD 620 10 M & K & F, SS 424 14 16, SFS 5636 |
|---|---|
| Reaksjon på brann | Dca-s2,d2,a2 |
| CPR - DoP | 2021010_DOP.pdf |
| Leder | Vanntett rund, strandet aluminium, EN / IEC 60228 klasse 2 |
| Lederskjerm | Halvledende tverrbundet polyetylen XLPE |
| Isolasjon | Tverrbundet polyetylen XLPE |
| Isolasjonsskjerm | Halvledende tverrbundet polyetylen XLPE |
| Metallskjerm | Kobbertråder og aluminiumsfolie (CAS). Polyetylenlaminert aluminiumsfolie fungerer som en del av metallskjermen og må kobles i kabelskjøter og avslutninger |
| Ytre kappe | UV-beskyttet halogenfri polyolefinblanding |
| Ytterkappens farve | Sort |
1x240/35 CAS
Elektrisk nummer
Størrelse
Emballasje
Spenning
1x240/35 CAS
Nominell diameter på komplett kabel mm
35
Nominell vekt på kabelen kg/km
1543
Ledermateriale
Aluminium
Nominell diameter på leder mm
17.8
Nominelt tverrsnitt av leder mm²
240
Nominell tykkelse på isolasjon mm
3.4
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
25.2
Antall ledere
1
Nominell størrelse på metallskjerm mm²
35
Min. boyeradius
Under håndtering og installasjon, kabel cm
52
I sluttinstallasjon, kabel cm
36
Under håndtering og installasjon, kabel m
0.52
I sluttinstallasjon, kabel m
0.36
Max. trekkekraft
Trekkeøye kN
12
Trekkestrømpe kN
3.6
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,125
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,524
Minimum kabeltemperatur under transport °C
-25
Minimum kabeltemperatur under håndtering og installasjon °C
-15
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176227992
Reka-kode
1181566
Nominell diameter på komplett kabel mm
35
Nominell vekt på kabelen kg/km
1543
Ledermateriale
Aluminium
Nominell diameter på leder mm
17.8
Nominelt tverrsnitt av leder mm²
240
Nominell tykkelse på isolasjon mm
3.4
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
25.2
Antall ledere
1
Nominell størrelse på metallskjerm mm²
35
Min. boyeradius
Under håndtering og installasjon, kabel cm
52
I sluttinstallasjon, kabel cm
36
Under håndtering og installasjon, kabel m
0.52
I sluttinstallasjon, kabel m
0.36
Max. trekkekraft
Trekkeøye kN
12
Trekkestrømpe kN
3.6
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,125
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,524
Minimum kabeltemperatur under transport °C
-25
Minimum kabeltemperatur under håndtering og installasjon °C
-15
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176228005
Reka-kode
1181566
1x300/35 CAS
Elektrisk nummer
Størrelse
Emballasje
Spenning
1x300/35 CAS
Nominell diameter på komplett kabel mm
37
Nominell vekt på kabelen kg/km
1783
Ledermateriale
Aluminium
Nominell diameter på leder mm
19.8
Nominelt tverrsnitt av leder mm²
300
Nominell tykkelse på isolasjon mm
3.4
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
27
Antall ledere
1
Nominell størrelse på metallskjerm mm²
35
Min. boyeradius
Under håndtering og installasjon, kabel cm
55
I sluttinstallasjon, kabel cm
38
Under håndtering og installasjon, kabel m
0.55
I sluttinstallasjon, kabel m
0.38
Max. trekkekraft
Trekkeøye kN
15
Trekkestrømpe kN
4.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,100
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,524
Minimum kabeltemperatur under transport °C
-25
Minimum kabeltemperatur under håndtering og installasjon °C
-15
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176228036
Reka-kode
1181567
Nominell diameter på komplett kabel mm
37
Nominell vekt på kabelen kg/km
1783
Ledermateriale
Aluminium
Nominell diameter på leder mm
19.8
Nominelt tverrsnitt av leder mm²
300
Nominell tykkelse på isolasjon mm
3.4
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
27
Antall ledere
1
Nominell størrelse på metallskjerm mm²
35
Min. boyeradius
Under håndtering og installasjon, kabel cm
55
I sluttinstallasjon, kabel cm
38
Under håndtering og installasjon, kabel m
0.55
I sluttinstallasjon, kabel m
0.38
Max. trekkekraft
Trekkeøye kN
15
Trekkestrømpe kN
4.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,100
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,524
Minimum kabeltemperatur under transport °C
-25
Minimum kabeltemperatur under håndtering og installasjon °C
-15
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176228029
Reka-kode
1181567
1x400/35 CAS
Elektrisk nummer
Størrelse
Emballasje
Spenning
1x400/35 CAS
Nominell diameter på komplett kabel mm
39
Nominell vekt på kabelen kg/km
2023
Ledermateriale
Aluminium
Nominell diameter på leder mm
22.4
Nominelt tverrsnitt av leder mm²
400
Nominell tykkelse på isolasjon mm
3.4
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
29.6
Antall ledere
1
Nominell størrelse på metallskjerm mm²
35
Min. boyeradius
Under håndtering og installasjon, kabel cm
59
I sluttinstallasjon, kabel cm
41
Under håndtering og installasjon, kabel m
0.59
I sluttinstallasjon, kabel m
0.41
Max. trekkekraft
Trekkeøye kN
20
Trekkestrømpe kN
6
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,0778
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,524
Minimum kabeltemperatur under transport °C
-25
Minimum kabeltemperatur under håndtering og installasjon °C
-15
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176228050
Reka-kode
1181568
Nominell diameter på komplett kabel mm
39
Nominell vekt på kabelen kg/km
2023
Ledermateriale
Aluminium
Nominell diameter på leder mm
22.4
Nominelt tverrsnitt av leder mm²
400
Nominell tykkelse på isolasjon mm
3.4
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
29.6
Antall ledere
1
Nominell størrelse på metallskjerm mm²
35
Min. boyeradius
Under håndtering og installasjon, kabel cm
59
I sluttinstallasjon, kabel cm
41
Under håndtering og installasjon, kabel m
0.59
I sluttinstallasjon, kabel m
0.41
Max. trekkekraft
Trekkeøye kN
20
Trekkestrømpe kN
6
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,0778
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,524
Minimum kabeltemperatur under transport °C
-25
Minimum kabeltemperatur under håndtering og installasjon °C
-15
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176228067
Reka-kode
1181568
1x500/35 CAS
Elektrisk nummer
Størrelse
Emballasje
Spenning
1x500/35 CAS
Nominell diameter på komplett kabel mm
43
Nominell vekt på kabelen kg/km
2480
Ledermateriale
Aluminium
Nominell diameter på leder mm
25.7
Nominelt tverrsnitt av leder mm²
500
Nominell tykkelse på isolasjon mm
3.4
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
32.9
Antall ledere
1
Nominell størrelse på metallskjerm mm²
35
Min. boyeradius
Under håndtering og installasjon, kabel cm
64
I sluttinstallasjon, kabel cm
45
Under håndtering og installasjon, kabel m
0.64
I sluttinstallasjon, kabel m
0.45
Max. trekkekraft
Trekkeøye kN
20
Trekkestrømpe kN
7.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,0605
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,524
Minimum kabeltemperatur under transport °C
-25
Minimum kabeltemperatur under håndtering og installasjon °C
-15
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176228098
Reka-kode
1181569
Nominell diameter på komplett kabel mm
43
Nominell vekt på kabelen kg/km
2480
Ledermateriale
Aluminium
Nominell diameter på leder mm
25.7
Nominelt tverrsnitt av leder mm²
500
Nominell tykkelse på isolasjon mm
3.4
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
32.9
Antall ledere
1
Nominell størrelse på metallskjerm mm²
35
Min. boyeradius
Under håndtering og installasjon, kabel cm
64
I sluttinstallasjon, kabel cm
45
Under håndtering og installasjon, kabel m
0.64
I sluttinstallasjon, kabel m
0.45
Max. trekkekraft
Trekkeøye kN
20
Trekkestrømpe kN
7.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,0605
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,524
Minimum kabeltemperatur under transport °C
-25
Minimum kabeltemperatur under håndtering og installasjon °C
-15
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176228081
Reka-kode
1181569
1x630/35 CAS
Elektrisk nummer
Størrelse
Emballasje
Spenning
1x630/35 CAS
Nominell diameter på komplett kabel mm
47
Nominell vekt på kabelen kg/km
3043
Ledermateriale
Aluminium
Nominell diameter på leder mm
29.3
Nominelt tverrsnitt av leder mm²
630
Nominell tykkelse på isolasjon mm
3.4
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
36.8
Antall ledere
1
Nominell størrelse på metallskjerm mm²
35
Min. boyeradius
Under håndtering og installasjon, kabel cm
70
I sluttinstallasjon, kabel cm
49
Under håndtering og installasjon, kabel m
0.7
I sluttinstallasjon, kabel m
0.49
Max. trekkekraft
Trekkeøye kN
20
Trekkestrømpe kN
8.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,0469
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,524
Minimum kabeltemperatur under transport °C
-25
Minimum kabeltemperatur under håndtering og installasjon °C
-15
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176228128
Reka-kode
1181570
Nominell diameter på komplett kabel mm
47
Nominell vekt på kabelen kg/km
3043
Ledermateriale
Aluminium
Nominell diameter på leder mm
29.3
Nominelt tverrsnitt av leder mm²
630
Nominell tykkelse på isolasjon mm
3.4
Nominell diameter over isolasjonen uten isolasjonsskjerm mm
36.8
Antall ledere
1
Nominell størrelse på metallskjerm mm²
35
Min. boyeradius
Under håndtering og installasjon, kabel cm
70
I sluttinstallasjon, kabel cm
49
Under håndtering og installasjon, kabel m
0.7
I sluttinstallasjon, kabel m
0.49
Max. trekkekraft
Trekkeøye kN
20
Trekkestrømpe kN
8.5
Maks. likestrøm motstand ved 20 ° C leder Ω/km
0,0469
Maks. likestrøm motstand ved 20 ° C, metallskjerm Ω/km
0,524
Minimum kabeltemperatur under transport °C
-25
Minimum kabeltemperatur under håndtering og installasjon °C
-15
Minimum kabeltemperatur under drift °C
-50
Maksimal ledertemperatur ved normal drift °C
90
Maksimal ledertemperatur under kortslutning (ikke over 5 sek.) °C
250
EAN-kode
6438176228111
Reka-kode
1181570
